3900三罐系统平面立面布置图CAD格式

sanshi2766

与众乐
您下载了对您有用的话话就要回帖哦，：）
另外，此图由于有诸多错误，请大家注意楼下说的啊，呵呵

[ 本帖最后由 sanshi2766 于 2008-1-18 14:07 编辑 ]

sanshi2766

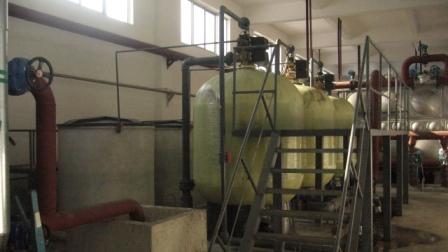

啦啦啦啦

[ 本帖最后由 sanshi2766 于 2008-1-16 11:54 编辑 ]

科林

顶一个!

anyangqingrun

我也看看，赞一个。

GOODLUCK

楼主辛苦了！

fzhong

谢谢喽

青岛迪美

发现楼主这人真得很不错！！


不过，打击一下楼主：你的图纸好像画的3900的进、出水口、吸盐口、排污口的方向好像有点问题，你自己看一下，我说得对不对？
1、3900进水管和出水管的位置颠倒了；
2、盐水口和排污口的位置颠倒了；
3、盐水口径应该为DN25的；
4、看图纸应该是3900#9，根据进出水总管径看应该是产水量在100-150吨/小时；这样的话，3900控制阀进水管径用DN80的就可以（控制阀接口为3英寸内螺纹），不需要用DN100的，根据DN80的管径计算一下流量也足够，不知你意下如何？
5、富莱克的流量计最大的也没有DN150的，除非你改装，所以如果采用原装流量计，#9设计程序，最好在每一台3900出水口安装一个流量计（假如你设计的是流量型的）。
6、3900原装上布水器为大孔的，如果不改动上布水器的构造，最好在排污口各安装一个手动阀门，以调节排污流量，防止树脂反冲出交换罐。
7、进水总管路应该为用户配备过滤器
8、盐箱放置在控制器前面，不知日常操作控制阀和加盐是否会受影响？除非在前面做一个操作平台。
9、进出水管路高度为2600左右，管路上面安装的蝶阀是否会影响用户的操作？除非再在后面做一个操作平台。
10、后视图所画的3900出水口（实为进水口）方向不是朝下，应该和出水口（实际为进水口）在一个平面。这样你的管路那样走向结合你画的俯视图的走向好像就有些不可能。

呵呵，给你挑刺不少，不要骂我啊！！

[ 本帖最后由 青岛迪美 于 2008-1-10 21:41 编辑 ]

青岛迪美

嗬嗬，不知会不会有拍砖的啊！

[ 本帖最后由 青岛迪美 于 2008-1-12 22:42 编辑 ]

飞扬在天

强,老摧就是专业

青岛迪美

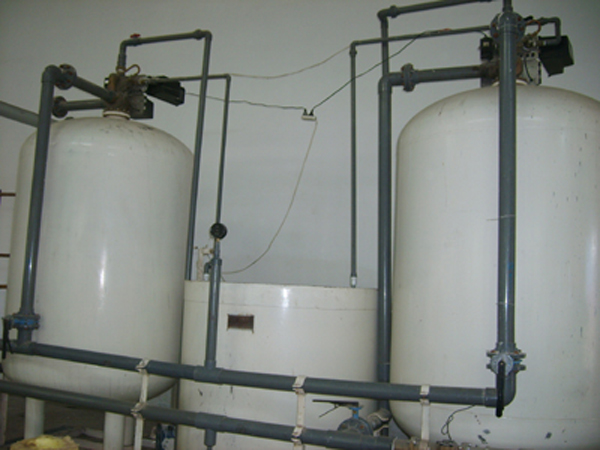

3900NT#7-1500

青岛迪美

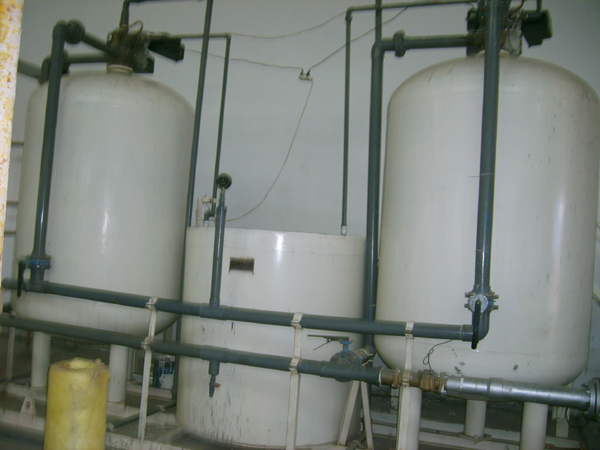

１２１２１

hjzz

学习，学习

hjzz

各位老师：可否将富莱克3900中文说明书共享一下啊，下载区我进不了啊。谢谢哦！
另外可否讲讲你心目中期待的流量型控制阀是什么样子的？多系统（三罐系统）电器连接
怎样最理想？

青岛迪美

看来楼主是把32个人给忽悠了，waterok也被忽悠了，一个错误百出的帖子竟然被加分？大家被忽悠也有你waterok的责任啊！！呵呵....................

回复13楼的：
1、3900中文说明书在这个论坛里面就有，你怎么不去找呢？本来就有的东西你不想费劲就只想伸手让大家给，是不是有点.........
2、心目中期待的流量型控制阀是什么样子的？多系统（三罐系统）电器连接
怎样最理想？---------------------感觉富莱克NT的就很不错，我个人就比较喜欢。

qingdaoscl

真够专业的啊

青岛迪美

楼上的是青岛的吗？乍一看你的名字我差点晕，因为你后面的SCL颠倒一下秩序，就是我的名字的缩写，呵呵。

qingdaoscl

是啊

sanshi2766

您说得太好了，这图时我还没有见到阀门的时候画出来的，问题多多，呵呵，谢谢您
前辈您细心，我改了

[ 本帖最后由 sanshi2766 于 2008-1-18 13:57 编辑 ]

fzs1983

这个可得好好学习下,感谢楼主,同时也赞一下崔师傅.
