DS207SW型号短信无线水位控制器说明

发布者: 无线水位控制 | 发布时间: 2014-4-9 10:27| 查看数: 8885| 评论数: 0|帖子模式

DS207SW 短信式无线液位控制器说明
一,产品概述
DS207SW短信式无线液位控制器是厦门遥望电子科技(IOTtek)研发的实现远距离自动液位控制的产品。在多数情况下,使用两台DS207SW: 一台监控水池水位状况,另外一台控制水泵电机工作,两者之间通过短信来传递控制信息,这样就构成了一个不受距离和障碍物限制、不受天气变化影响的远距离水位控制系统。
DS207SW内部搭载一个高性能的工业手机模块,采用GSM短信方式来传递控制信息,因此每台设备均需要使用一张SIM手机卡。DS207SW是针对工业控制场合设计的高品质产品,内部电路设计考虑到了工业应用场合的多种工作条件和干扰因素,并且采用了坚固的金属机壳设计,可以长时间可靠稳定地工作在各种恶劣环境下。应用DS207SW来进行项目建设,系统不需要布线,不需要建立专门网络,实施起来方便快捷。
DS207SW适用于各种泵房与水池或水塔距离较远、且布线施工维护成本很高的场合。如在丘陵、山区地段的水塔或水池供水,以及大型工厂、医院、小区等远距离水源供水。

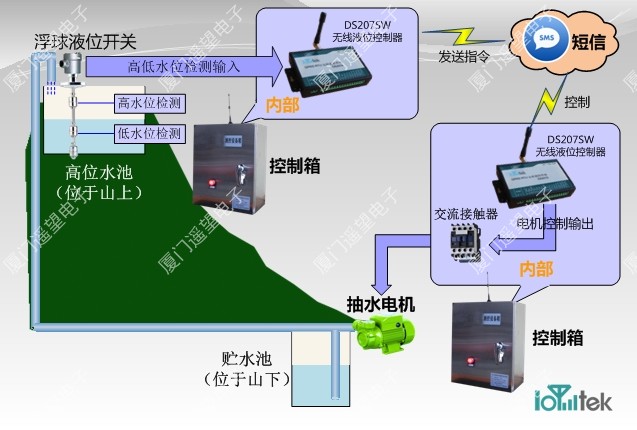

二,应用示意图:
如图所示,用到两台DS207SW无线液位控制器构成水位自动控制系统。
1、  高位水池内安装浮球液位开关,用来识别高低水位,DS207SW根据水位情况对外发相应的控制短信。
2、  泵房的抽水电机的启停控制信号由另外一台DS207SW控制。
3、2台DS207SW控制器之间,需要进行配对设置,然后通过短信进行无线通讯。
4、当水位达到低限时,山上的DS207SW向山下的DS207SW发送短信指令,开启抽水电机运行。
5、当水位达到高限时,山上的DS207SW向山下的DS207SW发送短信指令,关闭抽水电机运行。
6、辅助功能:短信查询水位状态,短信查询水泵控制状态,短信控制水泵启停。

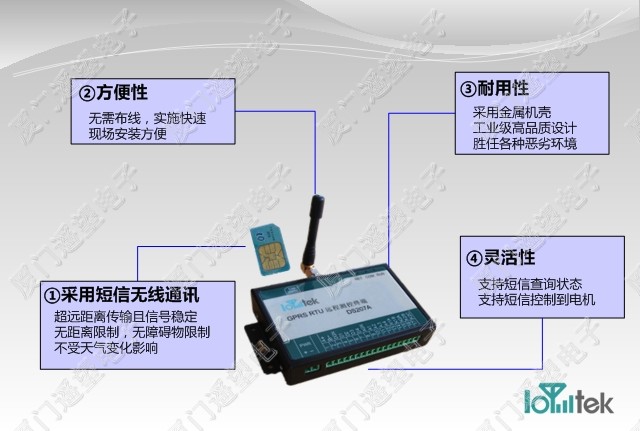

三,DS207SW的应用优势


详情请见 厦门遥望电子
四,技术指标
工作电源        DC 5V/2A
端口配置        开关输入通道(4路)  继电器输出通道(2路)触点10A@220V
天线接口        50欧 SMA阴头
SIM卡接口        自动检测
通讯模式        短消息控制
工作环境温度        -20℃到65℃
湿度        95% 无凝结
尺寸        93mm*62mm*24mm
